网络化数字调音台

卓越的电路设计   成熟的音频算法

网络化数字直播调音台

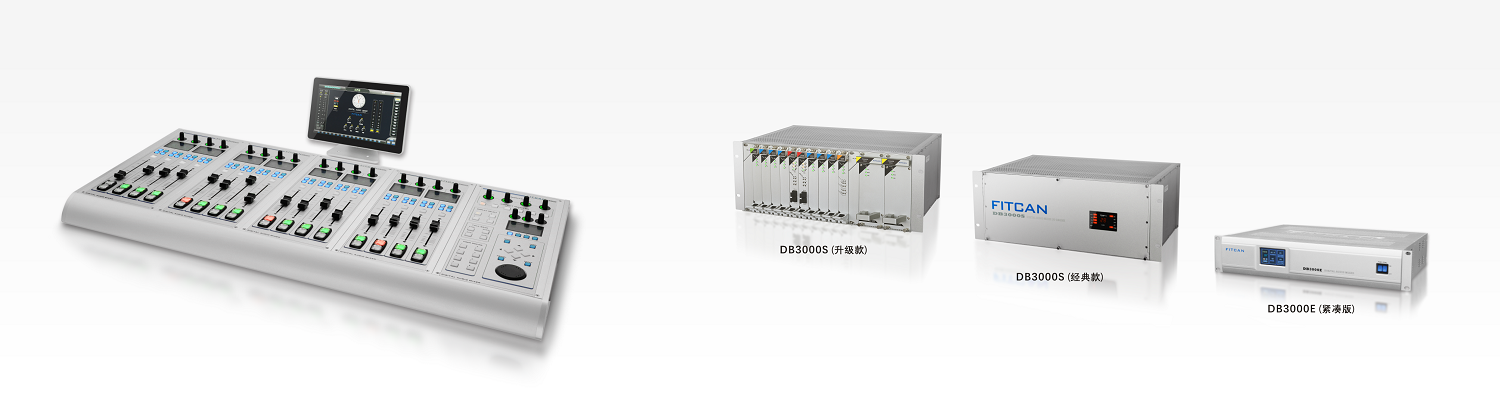

DB3000数字调音台是为中国广播机构所量身定制系列化产品,分为DB3000S(升级款)、DB3000S(经典款)、DB3000E(紧凑版)。其中DB3000S(升级款)和DB3000S(经典款)采用插卡机箱结构,自定义选配接口卡,并支持热插拔;DB3000E(紧凑版)为固定接口形式;三款调音台均可选配支持电动推子的控制面板。

· 优异的技术架构
分布式FPGA+DSP的核心架构,主DSP选用SHARC浮点处理器,具备(SIMD)内核,同时启用IIR滤波器等硬件加速功能
深度优化的Linux内核支撑了优越的人机界面和牢靠的网络通信机制;模块化、分体式结构设计可满足不同场景配置的需要
· 稳定的安全策略
冗余电源和热插拔机制,内置网络交换机,确保系统长时间稳定运行
具备停播、削波、反相等多项报警和恢复技术,加快了故障的发现和处理速度
具备分级权限管理功能,能预防误操作带来停播事故
· 远程监测与管理

核心路由中增加了第二条预听/监听母线,可通过网络发送到远端实时查看到调音台的当前状态以及输入输出信号的电平变化

不影响播出的情况下完成对输入和输出母线的无损监听,在授权情况下还可进行远程配置、纠错和接管

系统使用AES70开放式远程管理架构(可由用户定制NMOS协议),能被第三方系统管理和路由

· AoIP云调音台

具备AoIP功能,能通过主控板以主备方式双向传输24bit不压缩的数字音频信号

可自定义选择AES67+AES70或其他模块,AoIP通道数为64进64出,时小于5毫秒

具备设备互联功能,在网管软件作用下,能实现资源共享、路由备份、协同处理等高端应用
功能特点

网络化、模块化、分体式广播级数字直播调音台
符合新版《GY/T 274-2013 数字调音台技术指标和测量方法》标准的 Ⅰ级要求
主备AoIP接口,遵循GY/T 304-2016(AES67)及GY/T 322-2019(AES70)标准,通过更换模块可支持其他协议
支持MADI 双向接入,方便与其它设备进行多通道互联
完善的母线结构,包括PGM、REC、N-X、AUX、MONITOR等,4个监听和4个对讲通道,共10~16条立体声母线
每通道均具有A/B选择(或16选1)、相位纠错、均衡及动态开关
双路供电冗余设计,无单电源节点,刀片电源支持热插拔
无风扇设计,超静音工作,适合在录音及演播室内使用
推子及控制模块采用高对比度、广视角的彩色TFT屏作为显示单元

推子选用高端产品(P+G、ALPS选配)

专用表桥设计,工业级品质,配多点触控电容屏,操控灵活方便
设备正常运行时不依赖表桥,表桥可用于参数配置及实时监测
内置网络交換机,能通过AES70进行控制管理,便于用户集成与监测
当音频机箱失去网络连接时,自动维持当前状态,本地声音不会中断
符合国标和ITU-R标准的响度表和真峰值表,调音台具有自动哑音功能,带响度表

NTP网络标准吋间同步技术

接口参数

DB3000S音频接口卡类型

主处理卡槽

· 核心处理卡(板载 64×64 AoIP 接口)

标准接口卡槽(可选配高密度接口卡)
· 4 路 MIC/模拟线路输入卡(带幻象电源)
· 4 路立体声模拟线路输入卡(8ch)
· 4 路立体声模拟线路输出卡(8ch)
· 4 路 AES/EBU 输入+ 4 路 AES/EBU 输出卡
扩充接口卡槽
· 双 MADI (主/备)光纤卡
· AoIP 接口卡
DB3000E音频接口

话筒/线路输入:8ch(XLR)

立体声线路输入:8 stero(16ch)(D型头)

立体声线路输出:4 stero(8ch)(XLR)

4 stero(8ch)(D型头)

AES/EBU输入:4 AES/EBU (8ch)(D型头)

AES/EBU输出:4 AES/EBU (8ch)(D型头)

MADI接口:64 ch+64 ch

AoIP接口:64 ch+64 ch(1000BASE-T)

GPI/O:8GPI+8GPO(D型头)

字时钟输入输出:各1个(D型头)
