带AoIP接口的数字音分





DDS208i是DDS208数字音分的升级版本,增加了AoIP网络接口,使之能运行于AoIP总控/监测系统,完成信号采集和基于AoIP的远程传送功能。

功能特点

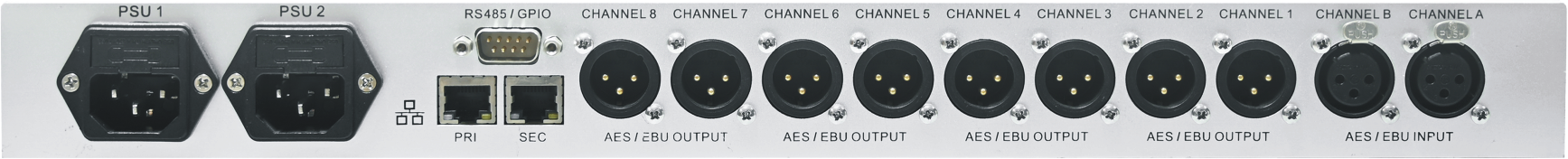

1U标准机箱,2个AES/EBU输入(XLR),8个AES/EBU输出(XLR),双电源
针对基带的分配放大,分配链路不包含处理器及AES3的编解码
硬件(拨动开关)设置,可预设成一个1分8,或两个1分4

对2路AES/EBU输入信号进行高阻旁路采集和分析,包括PLL失锁等AES3错误

对基带幅值进行测量,当错误发生时,或者输入基带幅度过低时及时提交报警

对8路AES/EBU输出信号进行高阻旁路回采和分析,包括与输入的一致性比对分析,以及输出链路的阻抗匹配分析

输出信号与输入不一致时,或者当出现 AES/EBU输出链路开路、短路等失配故障时,均能提交报警

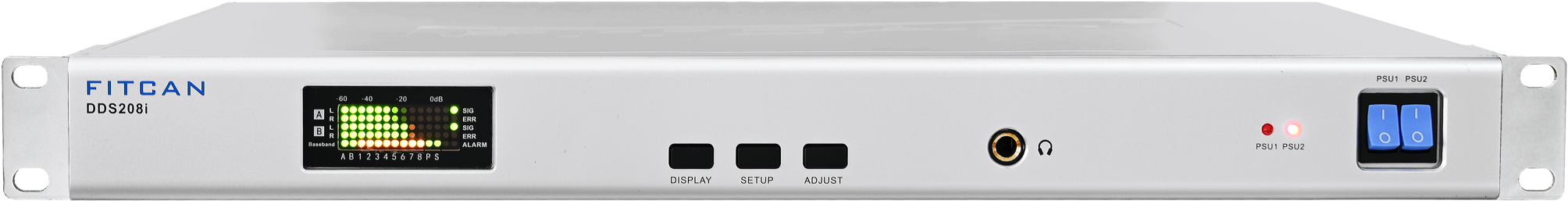

面板LED灯显示电平大小和AES3状态,带本机耳机输出

对高阻采集的输入和输出基带信号进行 AES3 解码,再转换成 AoIP 流用于远程监测和监听

信号电源(5V)与控制电源(3.3V)分离设计,防止相互干扰

双继电器执行掉电直通(输入A到输出1、输入B到输出2),关机时音分处于脱离状态,不影响直通链路的阻抗匹配和传输性能

GPI/O和RS485接口,可连接报警设备

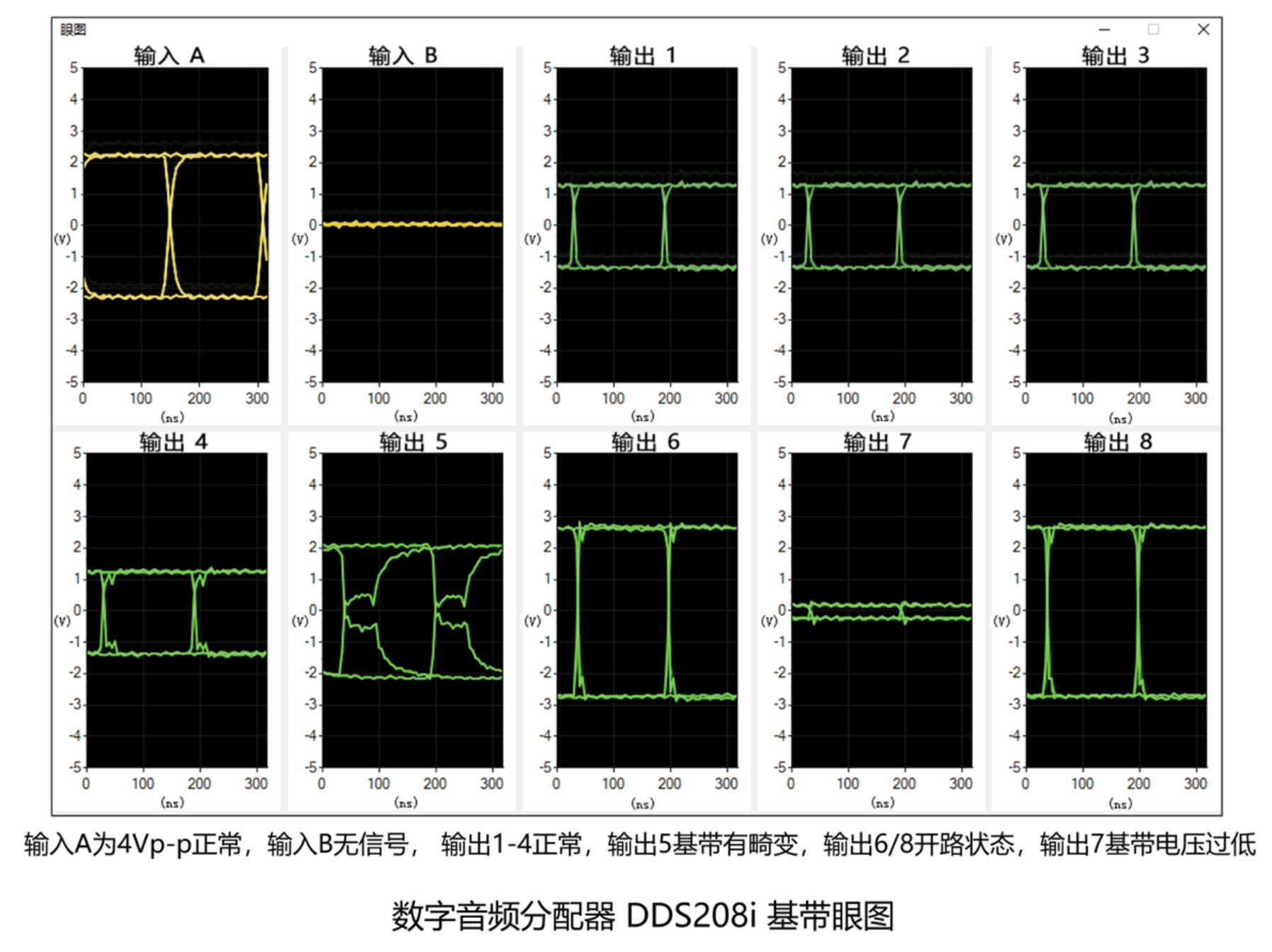

可定制使用高速模数转换电路的基带眼图采集分析子系统,能对输入和输出的基带信号进行高速采样

恢复时基并形成简单的眼图以供实时传输质量分析(基带失真及抖动),眼图数据可联网发送到监测系统呈现

来自直播机房和去往发射环节的重要播出基带链路,眼图子系统可以做预警和故障分析依据
