带AoIP接口的紧凑型刀片式AES3/AES67多切一

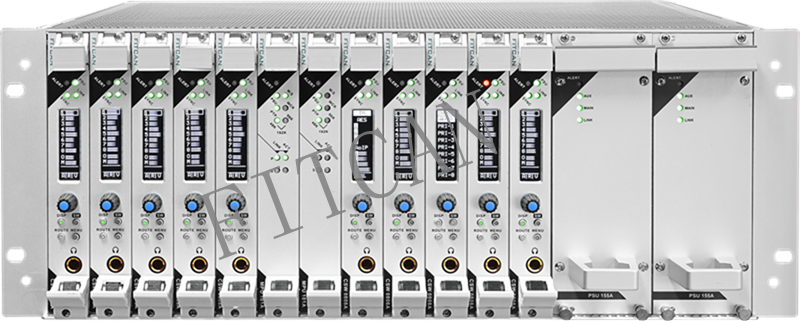

CSW0808  带AoIP接口的紧凑型刀片式AES3/AES67多切一的设备,适合于规模化的安装部署场合

刀紧凑型片式结构,4U高度,可安装于标准19英寸机箱

支持热插拔,可长期不间断工作,支持不断电维护

采用FPGA +单片机的架构,不含操作系统,切换动作支持同步和异步两种方式
4个AES/EBU输入和4个AES/EBU输出,信号源可以来自任何AES3输入或AES67输入,可设置1-8个优先级,支持自动及手动选择

多切一板卡工作不依赖于主控板,配置数据均保存在各板卡内,独立运行

具备掉电直通功能

内置了固态垫乐装置,可通过 USB下载垫乐文件

支持RS485、GPI/O控制

支持多切一面板显示和手动菜单配置、应急操作

面板按键可锁定

接口类型


输入接口: 4 个AES/EBU

输出接口: 4 个AES/EBU
GPI/O接口: 4 GPI + 4 GPO
标准USB接口: 1个
远程控制接口: 1个 RS485
性能指标

采样率: 48KHz/96KHz
量化深度: 24bit
标准输入输出阻抗: 110Ω ±10%
标准输出电平(信号幅度): 4.5Vp-p
最小输入电平(输入电压灵敏度): 200mVp-p
SRC 范围: 22.8K-192KHz

抖动: 0.003UI
