TDM+AoIP超融合矩阵

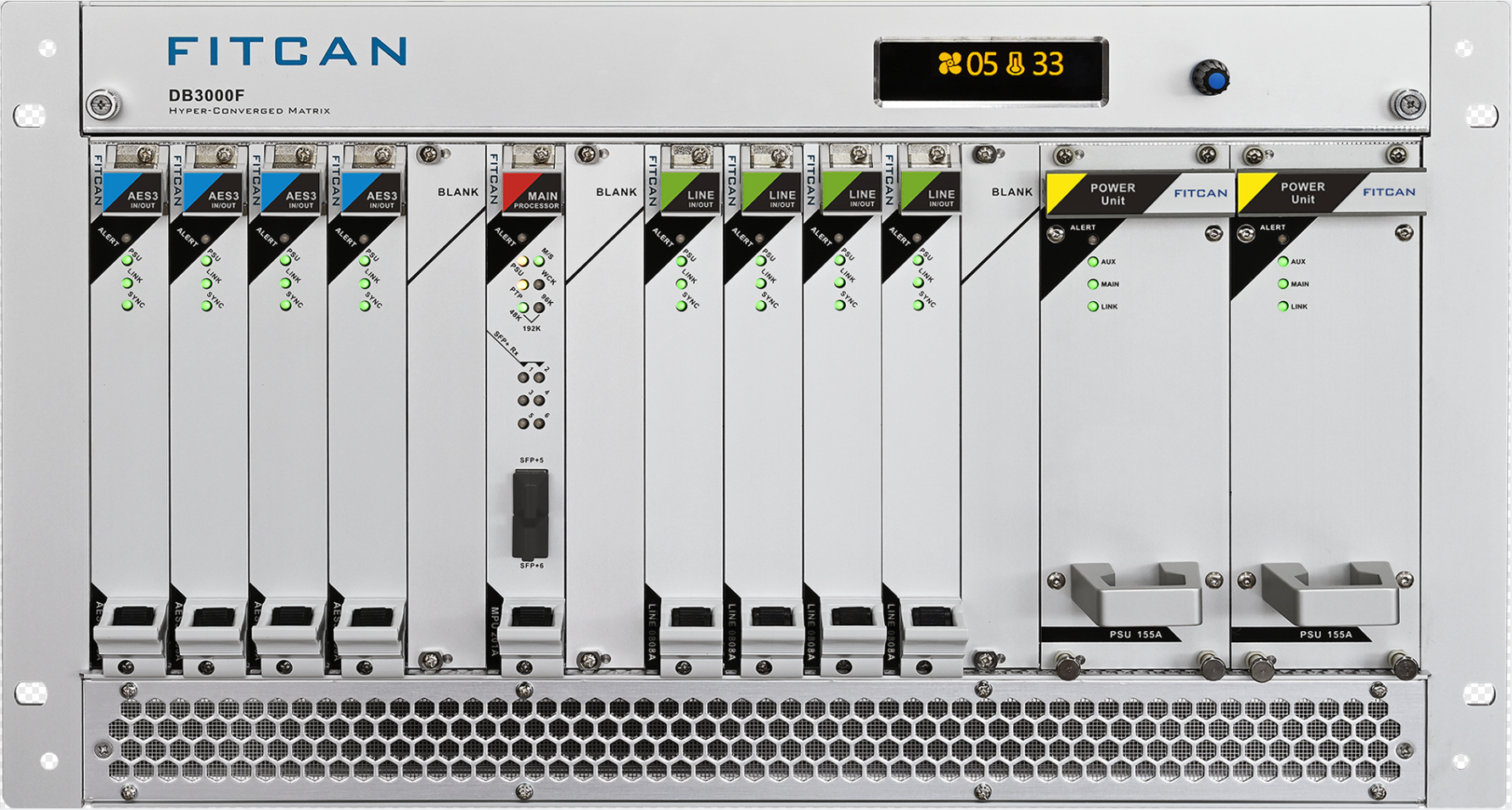

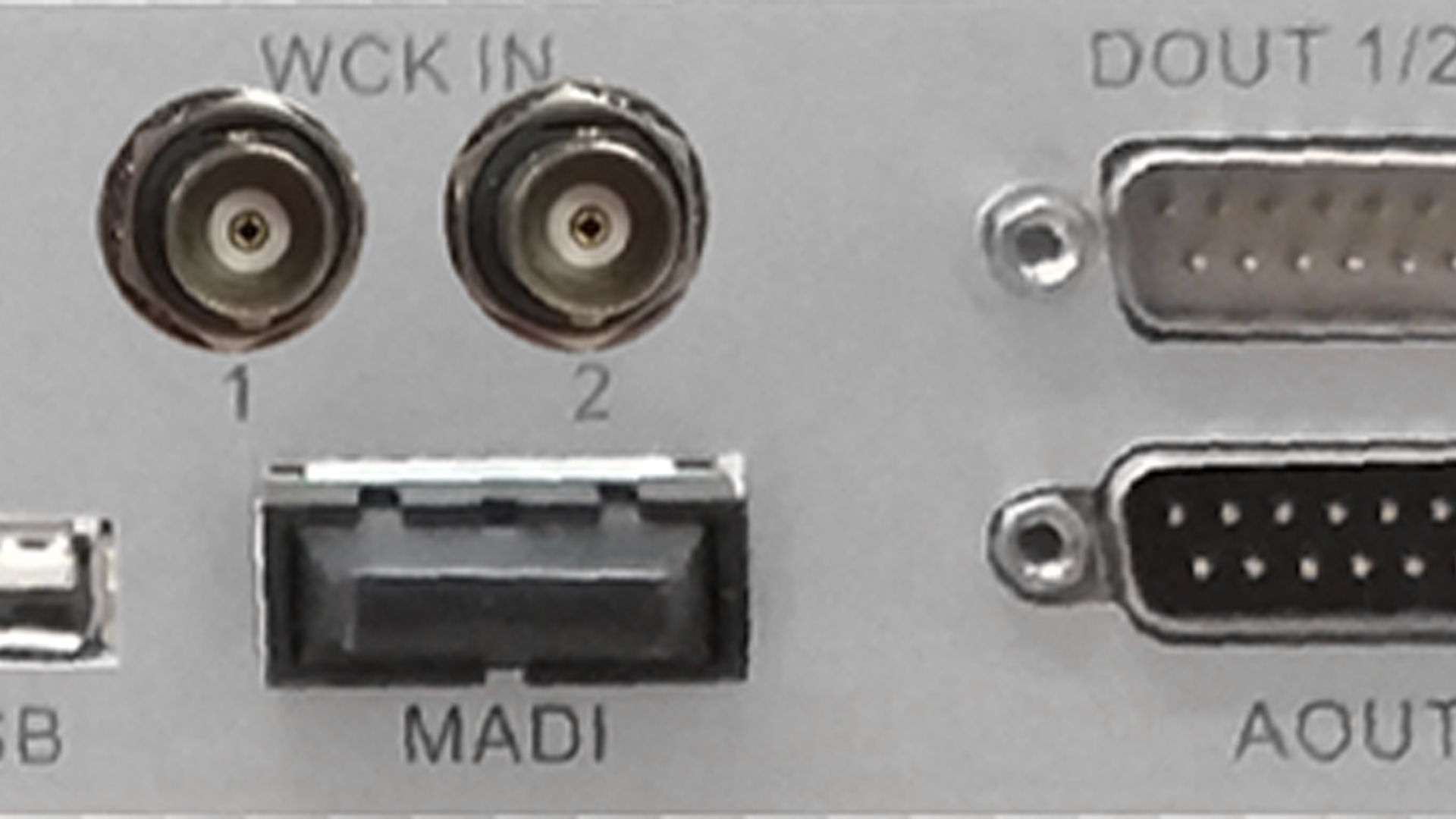

超融合矩阵DB3000F可视为IP化音频与传统音频的深度融合体。一方面能使现有设备与AoIP技术快速结合；另一方面，各类音频设备深度融合使系统更加精简、高效和可用。

技术特性

·电信级架构

刀片式插卡及无源高速背板设计；双星形结构；可配置主备两张主控制卡、拥有多达10个高密度I/O卡槽位

主备冗余电源；所有板卡和电源均支持热插拔

多款机箱可选
·TDM+AoIP的结合
混合使用TDM和AoIP两种联网技术
控制卡设计了SFP+接口，可自定义AoIP网和TDM网的连接
·强处理核心

控制卡使用FPGA电路完成信号的路由和切换，可进行信号预处理及电平分析

被交换信号可来自于各I/O卡、控制的输入及DSP处理后的输出，单控制卡交换规模可达4096ch×4096ch

连接点状态支持即时保存，自动恢复

两个控制卡互为热备份运行，同时与各I/O卡连接并交换音频数据
·高接入密度
采样率48K/96K/192KHz，量化深度16/24/32bit，背板总带宽为25Gbps

·完善的同步机制

主备两套同步母线，同步源可来自于AoIP网络、字时钟、AES11及内同步

内同步带高稳定晶振，支持驯服功能；同步切换为软切换，支持平滑过渡

·统一开放的管理平台
控制部分使用OCA技术，包括对设备、路由、同步、以及备份的管理，矩阵控制数据与AoIP流。既可共网传输，也能分开传输
管理平台采用可视化页面清晰直观展示控制模型和数据结构
无缝对接福川科技ACM3总控管理平台；支持双矩阵联动，AoIP网络虚拟矩阵与DB3000F实体矩阵联动等机制。
·易于构建去中心化网络
去中心化架构避免出现单节点故障隐患，具有设备间路由冗余

典型应用

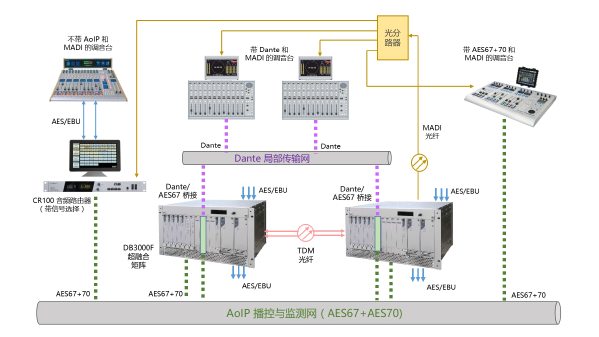

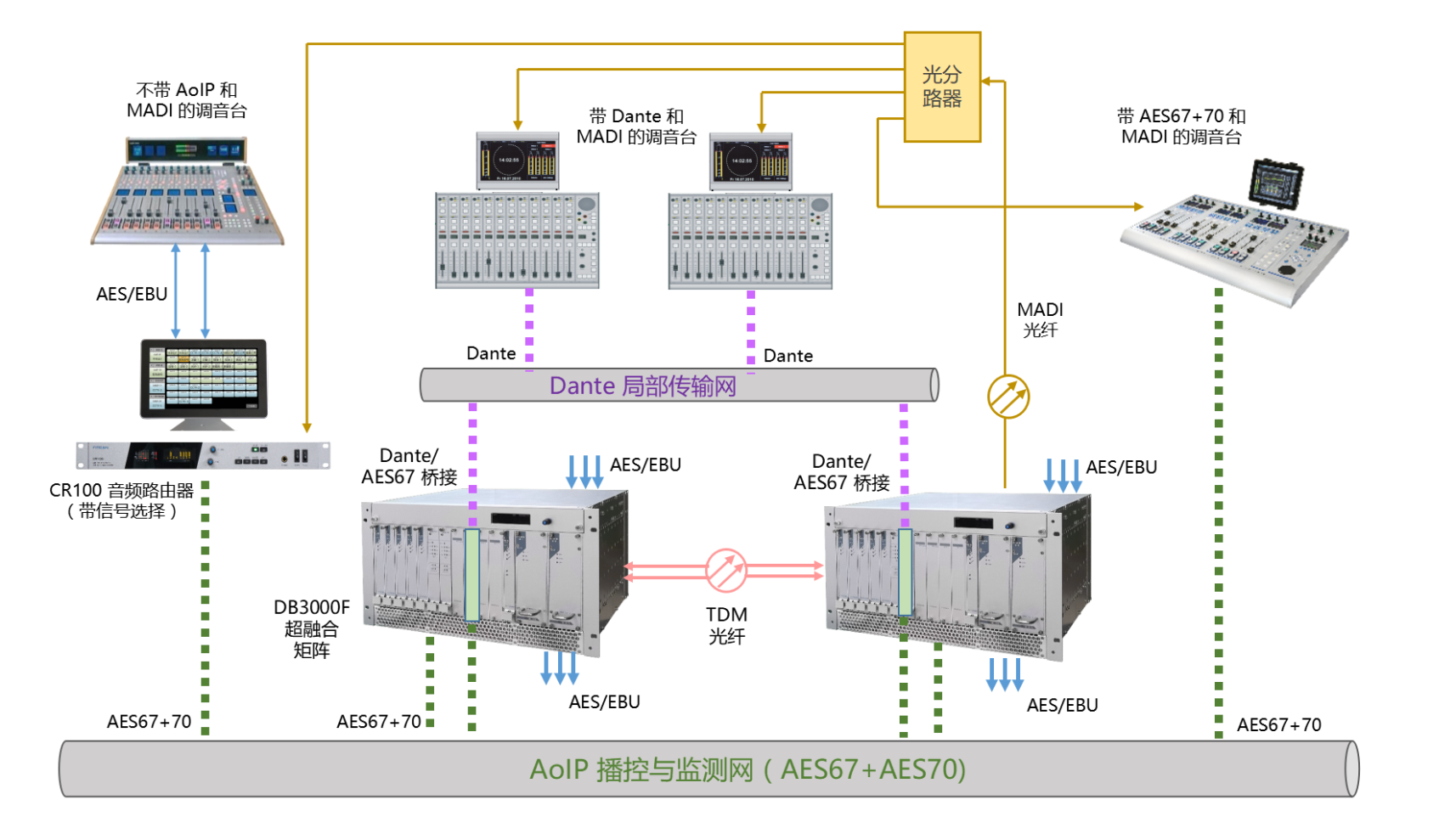

DB3000F 在广播中心用作信号调度子系统时的应用实例

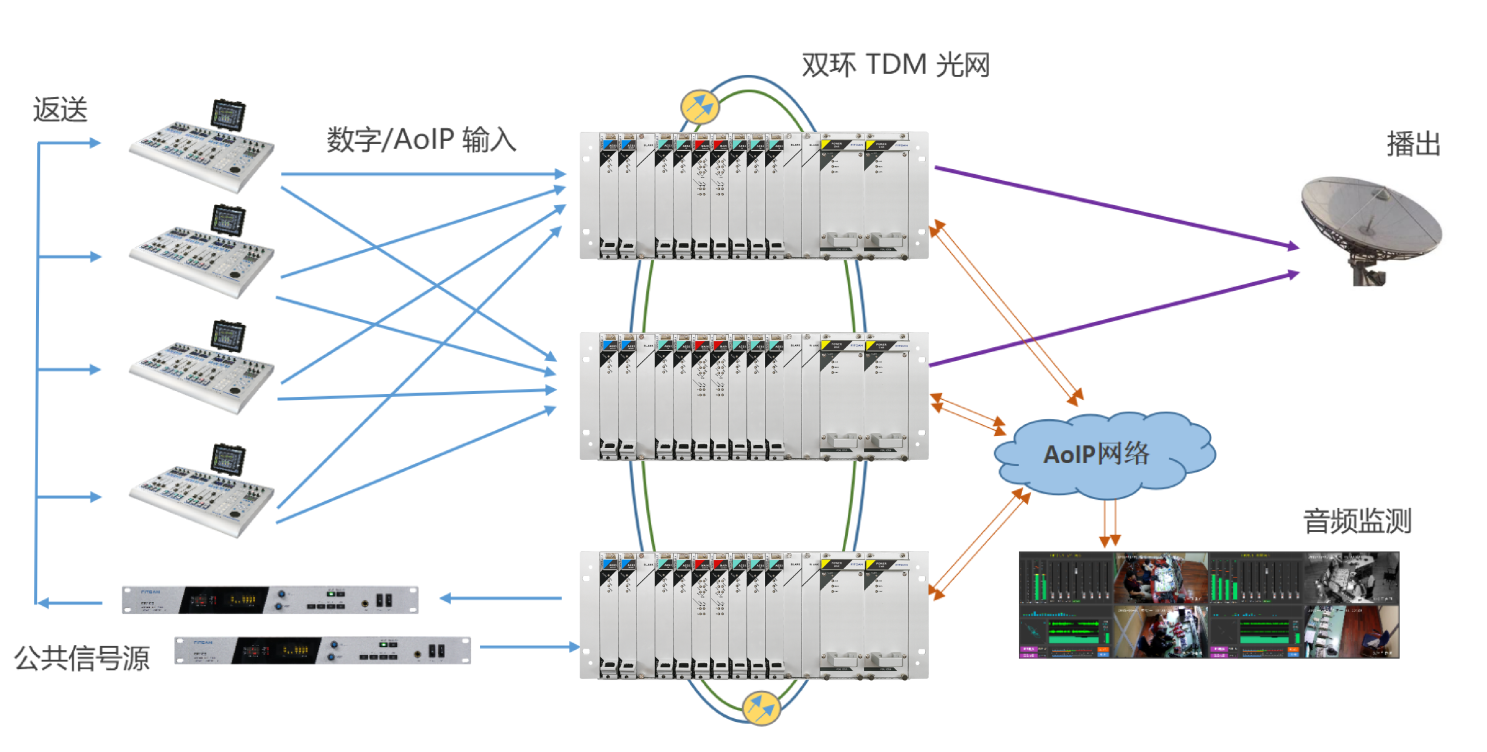

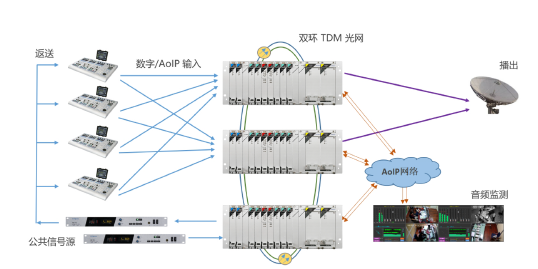

利用 DB3000F 构建广播中心音频骨干传输网
