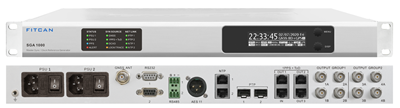

PTP网络时钟及数字音频同步发生器



针对AoIP系统设计开发的网络媒体时钟及基带时钟的同步发生装置。

功能特点

针对AoIP 系统,尤其是基带混合型的 AoIP 系统
同时提供PTPv2、Word Clock、AES11/DARS、B-B、NTP、串口校时码
卫星获取高精度频率和时间信号,内置恒温晶振或可选铷钟,平滑切换
电信级设计,支持双机交叉连接备份,自动倒备
本地化的监视与操作,同时支持远程监控

技术指标

频率稳定度:
锁定(北斗/GPS): 1×10-12
非锁定(Hold):
普通OCXO(出厂标配):  1×10-9
选配高端OCXO: 1×10-10

选配铷钟: 5×10-11

跟踪过程调节范围: 小于±0.5 ppm
时间校准精度: ±25nS (锁定卫星信号后)
PTP同步精度: 10纳秒量级 (与网络环境有关)
从时钟客户端数量: 单播256 个,多播不限量
采样率: 32K-192KHz (出厂48KHz)

Word Clock 输出特性: 4.5V@75Ω

机箱结构:19英寸  1U   双电源

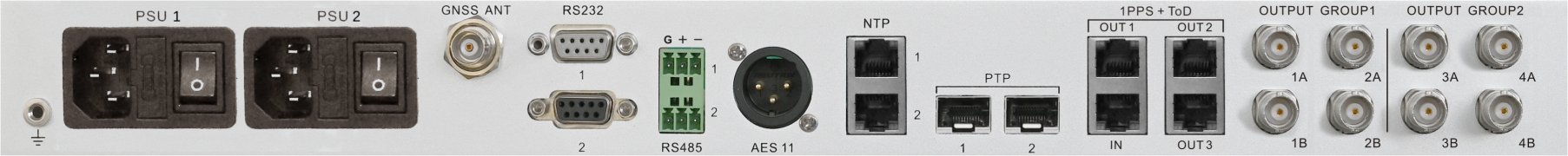

接口参数

AoIP(PTP): 2×SFP+ (适配光或电模块)
Word Clock 输出: 8×BNC (分2组,可按组换配 B-B 模块)
AES11 输出: 1×XLR (公)
PPS+ToD: 4×RJ45 (1 输入+3 输出)
NTP校时: 2×RJ45 (10M/100M/1000M)
时码输出串口:  2×RS232 (DB9)2×RS485(凤凰端子)
电源: 2×50W
